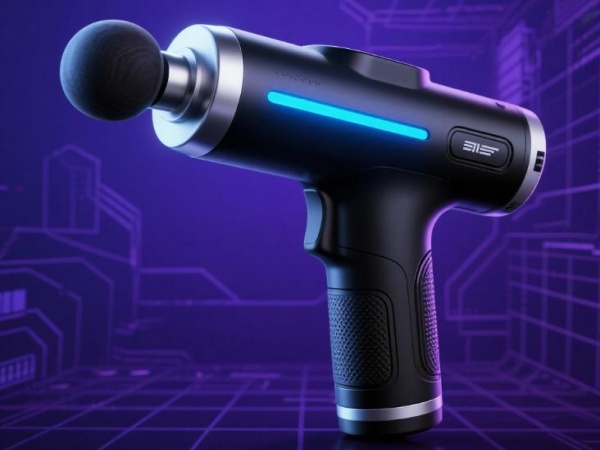

筋膜槍是一種專業級軟組織康復工具，其正式名稱為"深層肌筋膜沖擊儀"‌。該設備通過高頻振動技術作用于人體肌肉和筋膜組織，內置高速電機（通常2000-3600轉/分鐘），微碩WINSOK高性能WSF4012B N+P溝道MOS管以N溝道18mΩ/P溝道32mΩ超低RDS(ON)、40/-40V 28/-20A TO-252-4L封裝，恰好滿筋膜槍的高速轉動和每分鐘可達數千次振動頻率的雙重需求。







一、器件特性與筋膜槍需求匹配性

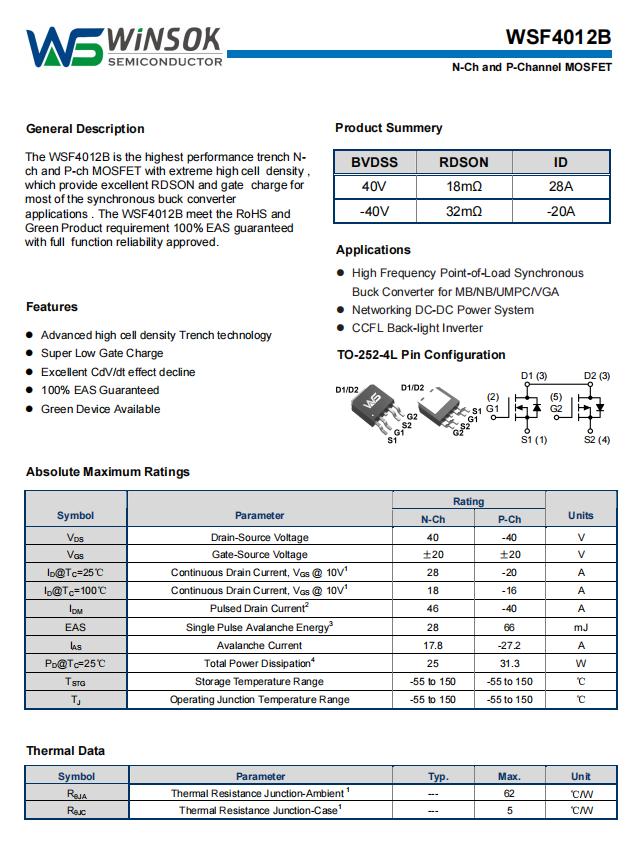

WSF4012B作為微碩WINSOK高性能N+P溝道集成MOS管，其技術參數完美滿足筋膜槍核心驅動需求：



1、‌功率處理能力‌

‌28A（N溝道）/-20A（P溝道）‌持續電流滿足大扭矩電機驅動

‌18mΩ（N溝道）/32mΩ（P溝道）‌超低導通電阻降低功耗（相比普通MOS管節能20-25%）

46A（N溝道）/-40A（P溝道）脈沖電流應對電機啟停沖擊



2、‌動態響應特性‌

N溝道Qg=5.5nC，P溝道Qg=11.5nC的低柵極電荷

典型開關時間td(on)=8.9ns（N溝道）/22ns（P溝道），支持20kHz以上PWM控制



3、‌熱可靠性‌

5℃/W的結殼熱阻（RθJC）確保長期工作穩定性

150℃最大結溫適應密閉空間散熱環境







二、應用場景



1、H橋驅動拓撲：利用N+P組合構建完整半橋

2、保護電路：雪崩能量28mJ（N溝道）/66mJ（P溝道）特性吸收電機反電動勢，VDS=40V/-40V耐壓值抵御電感負載尖峰

3、專業級筋膜槍方案：3組并聯實現50Wx3通道驅動，支持30000轉/min電機控制

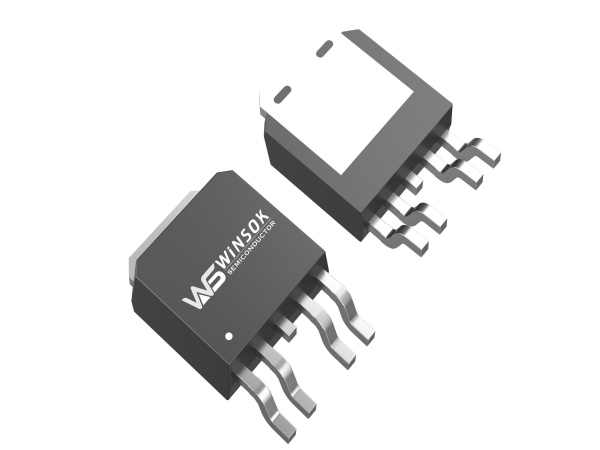

4、‌便攜式迷你筋膜槍‌：單芯片驅動20W微型電機，整機厚度<3cm（得益于TO-252-4L封裝）







三、結語



WSF4012B這款N+P溝道MOS管憑借其超低導通電阻、快速開關能力和優異的散熱性能，成為筋膜槍的理想選擇。通過合理的驅動設計、布局優化及熱管理，可顯著提升系統效率與可靠性，推動筋膜槍技術向更高功率、更小體積的方向發展。
